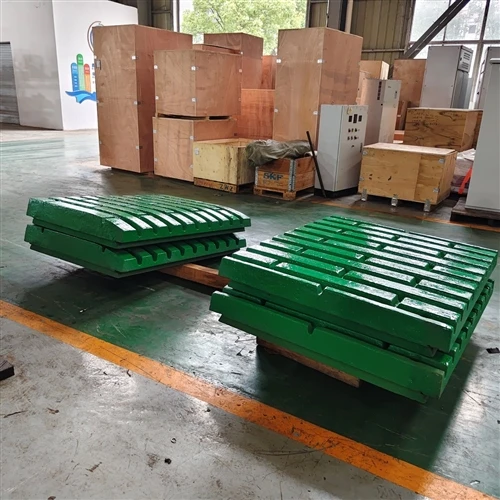

شرح ملامح صفيحة أسنان الفك: مطابقة شكل السن مع نوع الصخر

يختار معظم المشترين صفيحة أسنان الفك بنفس الطريقة: يسأل أحدهم "ما هي الصخور التي تسحقها؟" ويوصى بشكل الأسنان من خلال الرسم البياني. الجرانيت يحصل على سن حاد، والحجر الجيري يحصل على سن مسطح. قد يبدو الأمر منطقيًا، ولكنه هو السبب وراء تآكل العديد من الألواح بشكل غير متساوٍ أو ترك الكسارة ضعيفة الأداء. يمكن أن يحتاج محجران يسحقان نفس الجرانيت إلى مقاطع مختلفة، لأن نوع الصخور هو واحد فقط من عدة متغيرات.

يشرح هذا الدليل كيفية عمل ملف تعريف لوحة أسنان الفك، وسبب عدم اتساق أسماء الموردين لنفس الشكل، وكيفية تحديد نمط لوحة أسنان الفك حتى تحصل على الجزء الصحيح من الطلب الأول.

ما الذي يفعله ملف تعريف لوحة أسنان الفك فعليًا

لوحة أسنان الفك (وتسمى أيضًا لوحة الفك أو لوحة الفك) هي بطانة من الصلب المنغنيز على الفكين الثابت والمتأرجح. يتحكم شكل أسنانه في ثلاثة أشياء:

سيطرة:مدى نجاح اللوحة في عض الصخر بدلاً من تركه ينزلق.

ضغط الاتصال:تركز الأسنان الأكثر حدة القوة على مناطق أصغر، لذا فهي تكسر الصخور بسهولة أكبر ولكنها تتآكل بشكل أسرع عند الأطراف.

تدفق المواد:تسمح الوديان بين الأسنان بالتحرك إلى أسفل الحجرة.

تصف المواد الفنية لشركة Metso هذه المقايضة بشكل مباشر. يمنح الشكل المحجر ذو الأسنان المسطحة الكثير من المنغنيز للارتداء من خلاله، في حين أن المظهر الجانبي الحاد الفائق يوفر ضغطًا أعلى على السطح وقبضة أفضل. يوجد شكل مموج خشن مستدير بين الاثنين. لذا فإن شكل الأسنان هو عبارة عن مقايضة بين عمر التآكل والعض، وليس تصنيفًا للجودة.

لماذا تربك أسماء الملفات الشخصية المشترين؟

وهنا الفخ الأول. "المموج" لا يعني نفس الشكل في كل مكان.

لا توافق أدلة الموردين المنشورة على ذلك. يوصي أحد أدلة الشركات المصنعة باستخدام الألواح المموجة للصخور المستديرة الناعمة، في حين يوصي دليل آخر باستخدامها للخام الصلب الكاشط. تستخدم شركة Kleemann، إحدى الشركات المصنعة للمعدات الأصلية، سنًا حادًا للصخور الكاشطة الصلبة وشكلًا مختلفًا لتغذية أكثر نعومة ودائرية.

الخلاف في الغالب يدور حول التسمية وليس الفيزياء. للبقاء واضحًا، فكر في كل نمط من أنماط أسنان لوحة الفك كواحد من ثلاثة أشكال عامة:

تضيف أعمال إعادة التدوير نمطين آخرين. يتم استخدام مقطع مموج كبير للخرسانة، وملف متموج للإسفلت، حيث يجب أن تتدفق المواد بحرية دون تعبئة.

نصيحة الشراء:الاسم وحده ليس مواصفات. تأكد دائمًا من ملف التعريف مقابل الرسم أو رقم الجزء الأصلي أو العينة قبل تقديم الطلب.

المتغيرات الأربعة التي تحدد الملف الشخصي الصحيح

1. صلابة الصخور وكشطها

هذه هي نقطة البداية، والجزء الذي تصححه المخططات المعتادة. تتطلب الصخور الصلبة الكاشطة مثل الجرانيت بشكل عام مقطعًا جانبيًا وسبائكًا يحمي اللوحة من التآكل السريع، في حين أن الحجر الأكثر ليونة والأقل كشطًا يمكن أن يستخدم مقاطع جانبية تفضل الإمساك والإنتاجية. إذا كنت تريد لوحة أسنان فكية للصخور الصلبة، فإن الصلابة وحدها لا تنهي القرار. والمتغيرات الثلاثة التالية لها نفس القدر من الأهمية.

2. شكل العلف وحجمه

ينزلق العلف الزلق أو المتقشر على الأسنان المسطحة. الملف الشخصي الأكثر وضوحًا أو أعمق يمسك به بشكل أفضل. تضع التغذية الكبيرة الممتلئة حملًا ثقيلًا على طرف الأسنان الحاد، حيث يمكن للشكل الدائري أن يصمد لفترة أطول. إذا تغيرت خلاصتك بين الوظائف، فأخبر المورد الخاص بك بالنطاق، وليس قيمة واحدة.

3. إعداد الجانب المغلق (CSS)

CSS هي أصغر فجوة بين الفكين في الجزء السفلي من الغرفة. فهو يحدد حجم المنتج الخاص بك. ويشير ميتسو إلى أن المظهر الجانبي للمحجر ذو الأسنان المسطحة مع CSS المحكم ومستوى التغذية المنخفض في الغرفة يمكن أن يسبب مشاكل. إذا قمت بتشغيل CSS محكم، قم بمراجعة ملف تعريف أسنانك بدلاً من مجرد إعادة ترتيب الملف القديم.

4. مستوى التغذية

الغرفة المحفوظة جيدًا تعمل على تشغيل اللوحة بأكملها. تركز الغرفة المتعطشة التآكل على مناطق محددة ويمكن أن تجعل الشكل المسطح يتصرف بشكل سيء. إذا كان المشغلون لديك غالبًا ما يقومون بتشغيل الكسارة على مستوى منخفض، فقد يخبرك نمط التآكل الخاص بك بأكثر مما يخبرك به نوع الصخور.

لا تنس زوج الفك الثابت والمتحرك

يطلب العديد من المشترين لوحات مطابقة لكلا الفكين بشكل افتراضي. يصف ميتسو النهج المركب: فك ثابت على شكل مقلع مقترن بفك متحرك ذو قبضة فائقة. يحافظ الجانب الثابت على عمر التآكل، بينما يضيف الجانب المتحرك العض. ينطبق نفس المنطق عندما تحتاج إلى مزيد من الإمساك دون التخلي عن مدة الخدمة.

هذا مهم للتحكم في التكاليف. بدلاً من تحويل الغرفة بأكملها إلى ملف تعريف عدواني، يمكنك اختبار تغيير واحد على الجانب المتحرك ومقارنة التآكل والإخراج. تحقق مع صانع الكسارة أو المورد الخاص بك من أن الاقتران يناسب الطراز الخاص بك.

سير عمل الاختيار العملي

استخدم هذا التسلسل قبل طلب عرض أسعار:

سجل الصخرة:النوع والكشط المقدر وأي تغيير بين المقاعد.

سجل الخلاصة:الحد الأقصى للحجم، وسواء كان ممتلئًا أو سلابيًا أو مختلطًا.

سجل الإعدادات:CSS الحالي ومستوى التغذية النموذجي.

اقرأ لوحاتك البالية:يشير التآكل غير المتساوي للطرف، أو الأحذية المسطحة المصقولة، أو التآكل الثقيل في الوادي إلى عدم التطابق.

اختر نموذجًا عامًامن الجدول أعلاه، ثم تحقق من هندسة الأسنان الدقيقة مقابل الرسم أو رقم الجزء.

اتخاذ قرار بشأن الاقتران:نفس المظهر الجانبي على كلا الفكين، أو شكل مختلف على الجانب المتحرك.

تأكيد المواد:يعتبر الفولاذ عالي المنغنيز قياسيًا، وقد تناسب درجة سبائك الكروم والموليبدينوم المتطلبات الخاصة. تعد مطابقة السبائك مع موسيقى الروك موضوعًا منفصلاً، لذا قم بمراجعته بجانب الملف الشخصي.

الشراء بدون رسومات: الهندسة العكسية

من المشاكل الشائعة التي يواجهها المستوردون والموزعون أن المستخدم النهائي ليس لديه سوى لوحة مهترئة، ولا يوجد رسم، ورقم طراز غير واضح. لا يمكن تخمين هندسة الأسنان من خلال صورة الكتالوج.

يتعامل Horbon مع هذا من خلال الهندسة العكسية. تقوم بإرسال لوحة أسنان الفك المهترئة، ويقوم فريقنا بقياسها وإعادة بناء الرسم ثنائي أو ثلاثي الأبعاد، ويتبع الإنتاج ذلك. بالنسبة لطلب ذو متطلبات واضحة، عادة ما يستغرق الرسم الأولي حوالي ثلاثة أيام. إذا كان لديك بالفعل رقم قطعة أصلية (Metso أو Sandvik أو Terex أو Trio) أو رسم ثلاثي الأبعاد، فيمكننا الإنتاج منه مباشرةً.

تتضمن خيارات OEM الأخرى للوحة أسنان الفك ما يلي:

شعار يحمل علامة الليزر:علامتك التجارية مميزة على اللوحة.

التعبئة المخصصة:صناديق خشبية مدخنة أو إطارات حديدية للأجزاء الثقيلة، مصممة لمنع الصدأ ولسلامة النقل.

تكوين المواد المخصصة:مصنوعة لرسم أو نسبة سبيكة محددة.

لإلقاء نظرة فاحصة على هذه الخدمات، راجع موقعنا【خدمة OEM/ODM】صفحة.

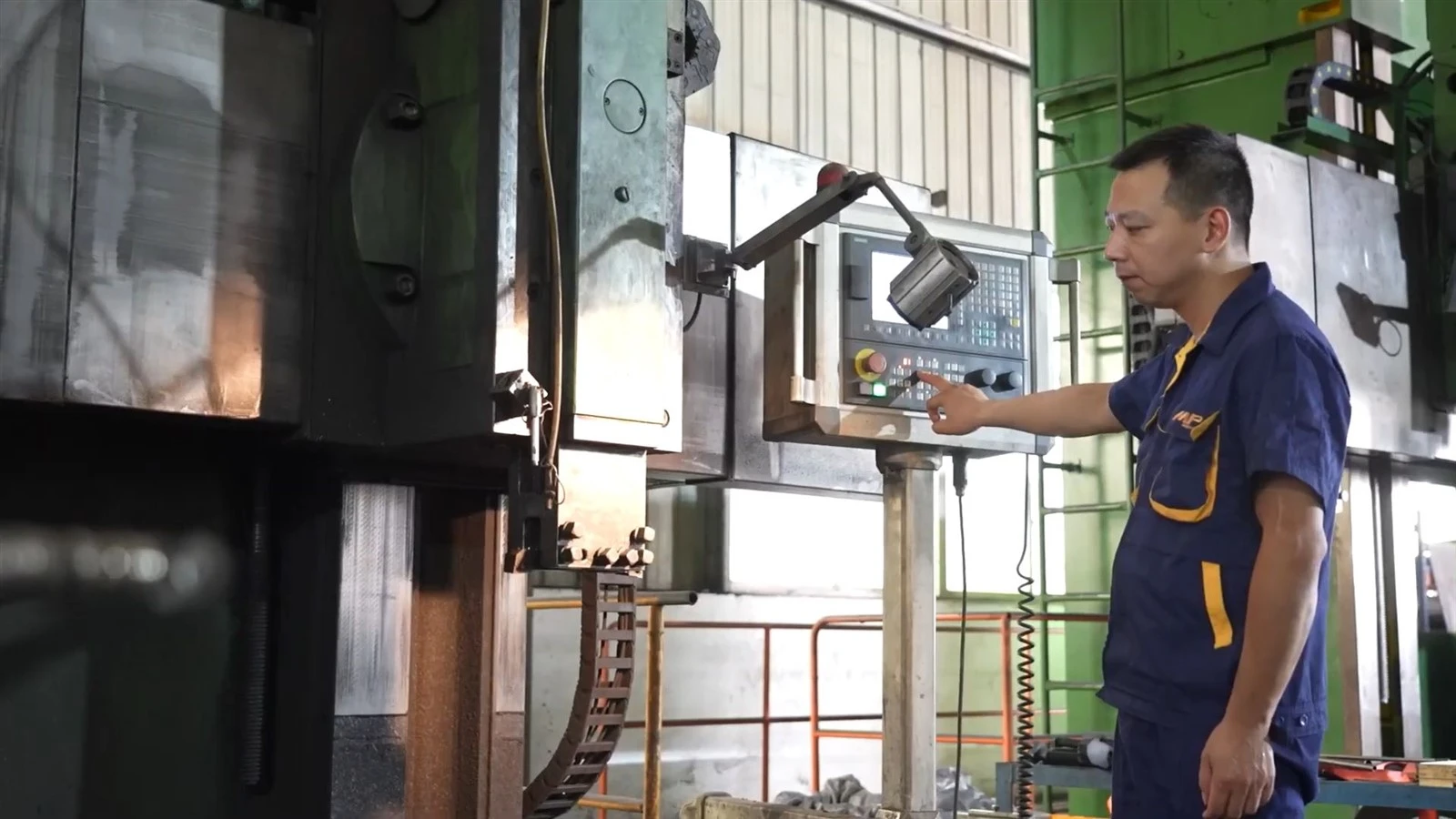

نظرة على الإنتاج في مصنع هوربون في تشوتشو. اسألنا عن المخزون العادي والطلبات المختلطة والتعبئة المخصصة لأجزاء التآكل الثقيلة.

فحوصات الجودة التي تحمي ملفك الشخصي

لا يتم تنفيذ ملف تعريف الأسنان إلا إذا تم تصنيعه بدقة وكان المعدن سليمًا. تتضمن ضوابطنا أثناء العملية ما يلي:

التحليل الطيفي للمواد الخام

اختبار صلابة HRC

فحص ثلاثي الأبعاد

كشف الخلل

بالنسبة لمشاكل الجودة المؤكدة بعد التسليم، نقوم بإعادة إصدار الأجزاء مجانًا.

للموزعين: تخزين ذكي

إذا اشتريت بكميات كبيرة، يصبح اختيار الملف الشخصي قرارًا يتعلق بالمخزون. بعض النقاط العملية:

المخزون حسب الشكل العام، وليس حسب الاسم التسويقي.إن تغطية موجة مسطحة ومستديرة ونوع ذو قبضة حادة لنماذج الكسارات الأكثر شيوعًا لديك يخدم معظم الاستفسارات.

احتفظ بأرقام الأجزاء في الملفبالنسبة للعلامات التجارية للكسارات التي يستخدمها عملاؤك كثيرًا.

استخدام مخزوننا والطلبات المختلطة.نحن نحتفظ بمخزون منتظم، ويبدأ موك بـ 5 قطع، والمهلة القياسية هي 15 إلى 30 يومًا. نقوم بالشحن بموجب FOB أو CIF من شنغهاي أو نينغبو.

تصفح【لوحة أسنان الفك】المدى أو الأوسع【لوحات الفك】فئة لمعرفة ما يناسب السوق الخاص بك. ملكنا【أجزاء تآكل الكسارة】يغطي النطاق صفائح الخد المطابقة والبطانات ذات الصلة، والتي يمكن طلبها في نفس الشحنة.

ملخص: أربعة إجراءات قبل طلبك التالي

لا تختار نوع الصخور وحده.أضف شكل الخلاصة وCSS ومستوى الخلاصة إلى القرار.

ترجمة الأسماء التجارية إلى الأشكال العامة الثلاثةوتأكيد الشكل الهندسي بالرسم أو رقم الجزء أو العينة.

النظر في زوج مختلط:اختبر ملف تعريف مختلفًا على الفك المتحرك قبل تغيير كل شيء.

أرسل لوحة بالية إذا لم يكن لديك رسم.الهندسة العكسية أسرع وأكثر أمانًا من التخمين.

هل أنت مستعد لتحديد لوحة أسنان الفك الخاصة بك؟ أرسل نموذج الكسارة ونوع الصخور وحجم التغذية وCSS عبرها【اتصل بنا】، وسيوصي مهندسونا بالملف الشخصي.

التعليمات

1. ما هو استخدام لوحة الفك المموجة؟
تحتوي لوحة الفك المموجة على شكل سن متموج يوازن بين الإمساك وعمر التآكل. غالبًا ما يتم استخدامه كملف تعريف شامل. نظرًا لأن الموردين يعرّفون "المموج" بشكل مختلف، تأكد من هندسة الأسنان الدقيقة من خلال رسم أو عينة.

2. أي صفيحة أسنان الفك هي الأفضل للصخور الصلبة؟
لا توجد إجابة واحدة. غالبًا ما تحتاج الصخور الصلبة الكاشطة إلى شكل جانبي وسبيكة مقاومة للتآكل، ولكن شكل التغذية ومستوى التغذية CSS يؤثر أيضًا على النتيجة. قم بمشاركة الأربعة حتى يمكن مطابقة الملف الشخصي بشكل صحيح.

3. هل يمكنني استخدام أشكال مختلفة للأسنان على الفك الثابت والمتحرك؟
في كثير من الأحيان نعم. تقوم بعض الشركات المصنعة الأصلية بدمج الفك الثابت المسطح مع الفك المتحرك الأكثر وضوحًا لإضافة لدغة مع الحفاظ على عمر التآكل. تحقق مع صانع الكسارة أو المورد الخاص بك قبل الخلط.

4. كيف أطلب لوحة أسنان الفك إذا لم يكن لدي رسم؟
أرسل اللوحة البالية أو موديل الكسارة ورقم الجزء الأصلي. يمكننا إجراء هندسة عكسية للهندسة وإنتاج رسم ثنائي أو ثلاثي الأبعاد، عادةً في غضون ثلاثة أيام تقريبًا لمتطلبات واضحة.

5. ما هو الحد الأدنى لكمية الطلب؟
لدينا موك هو 5 قطع. عادة ما تكون المهلة الزمنية من 15 إلى 30 يومًا، ونحتفظ أيضًا بمخزون منتظم.
